立式加工中心

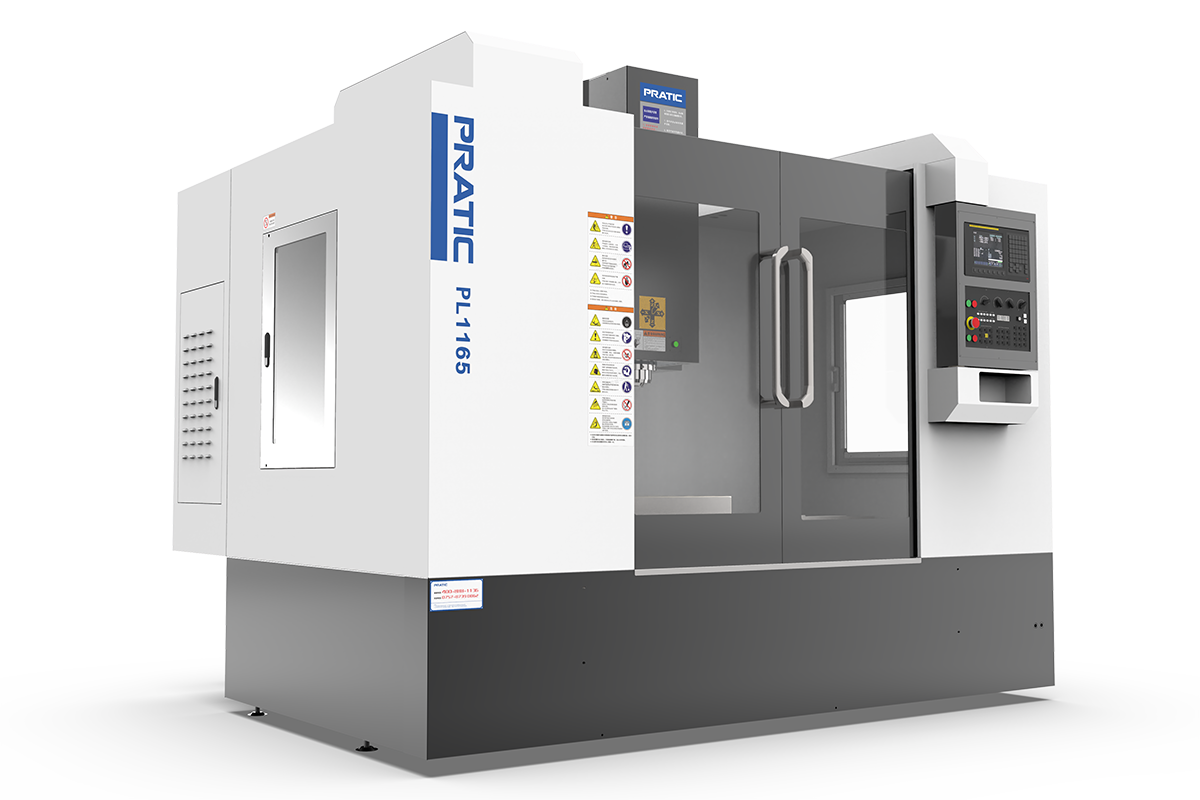

PL1165CNC立式加工中心 鉆、銑、攻、鏜復合加工中心
產品視頻解讀
普拉迪P1165立式加工中心可用于航空航天，汽車零件，機械加工及模具制造領域，適應于中小、小型零件的鉆、銑、攻、鏜的高精度與高效率的自動化加工。主要部件設計采用有限元分析進行結構 優化，確保機床結構長期使用精度的穩定性；整機采用A字形跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好；
18962626879
13862054226
13862054226
產品特點：
1.主要部件設計采用有限元分析進行結構 優化，確保機床結構長期使用精度的穩定性；
2.整機采用A字形跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好；
3.三軸采用臺灣/日本C3級40X12滾柱絲桿配合日本進口軸承與高精密鎖緊螺母，保證機床的運行精度；
4.三軸采用臺灣/日本P級45#精密滾柱導軌，保證機床的加工剛性；
5.立式加工中心可用于航空航天，汽車零件，機械加工及模具制造領域，適應于中小、小型零件的鉆、銑、攻、鏜的高精度與高效率的自動化加工。
產品參數：
| 參數表 - PL1165 | ||
| 行程 | 參數 | |
|---|---|---|
| X 軸 | 1100mm | |
| Y 軸 | 650mm | |
| Z 軸 | 600mm | |
| 主軸 | ||
| 主軸轉速 | 12000rpm | |
| 主軸錐孔 | BT40 | |
| 刀庫 | ||
| 刀庫形式 | 圓盤式 | |
| 刀庫容量 | 24pcs | |
| 換刀時間 | 2sec | |
| 移動速度 | ||
| X軸移動 | 36m/min | |
| Y軸移動 | 36m/min | |
| Z軸移動 | 36m/min | |
| X/Y/Z切削進給速度 | 10000mm/min | |
| 操作系統 | FANUC | |
| 主軸驅動馬達 | 11/18.5kw | |
| 最大扭矩 | 52.5/118.N.m | |
| X/Y/Z驅動馬達 | 3.0kw | |
| / | / | |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | 0.005mm | |
| Y/Z軸定位精度 | 0.005mm | |
| 重復定位精度 | 0.005mm | |
| 機械規格 | ||
| 氣壓需求 | 6kg/cm2 | |
| / | / | / |
| 高度 | 2700mm | |
| 占地面積 | 3120x2980mm | |
| 重量 | 7000kg | |
