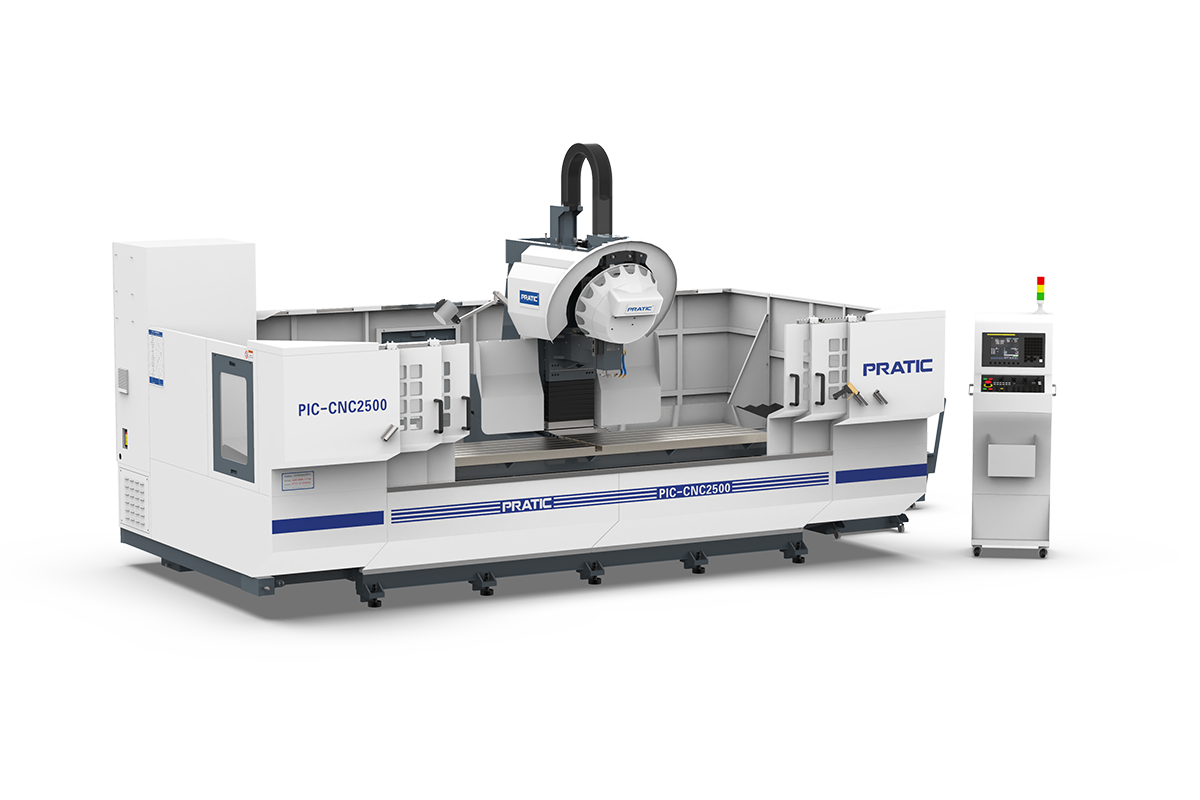

輕型型材加工中心PIC2500/4500/6500
產品視頻解讀
鋁型材加工中心此產品適用于家居定制、極簡家具的型材鉆孔、銑削等加工，鋁型材加工中心可以加工衣柜廚柜拉手、銑型拉手、平開門等，適用于輕型鋁邊框、銅邊框、非金屬邊框的加工 ；采用高速高精設計模式；可根據客戶要求定制不同規格的機型。
18962626879
13862054226
13862054226
產品特點：
1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC鋁型材加工中心；
2.使用國際專用CNC數控系統；
3.適用于輕型鋁邊框、銅邊框、非金屬邊框的加工 ；
4.采用高速高精設計模式；
5.配有專用排屑收集裝置；
6.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PIC | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 2500-6500（可定制其他長度） |
| Y 軸 | mm | 450 |
| Z 軸 | mm | 400 |
| 主軸 | ||
| 主軸轉速 | rpm | 12000（電主軸24000） |
| 主軸錐孔 | / | BT30 φ100 mm(外徑) |
| 刀庫 | ||
| 刀庫形式 | / | 飛碟式 |
| 刀庫容量 | pcs | 16 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28/40 |
| Z軸移動 | m/min | 28/40 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | FANUC/SIEMENS | |
| 主軸驅動馬達 | kw | 5.5/8 |
| X驅動馬達 | kw | 3.0/2.7 |
| Y驅動馬達 | kw | 1.8/2.7 |
| Z驅動馬達 | kw | 1.8/3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.05（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.02 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | SIEMENS/FANUC |
| 高度 | mm | 3300 |
| 占地面積 | mm | 5000~9350x2650 |
| 重量 | kg | 7000-11000 |
